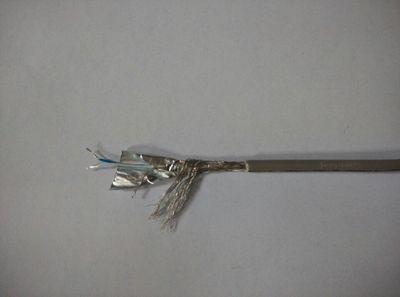

RS-485屏蔽电缆

标准的2线对RS-485通讯电缆。

产品规格：特性阻抗120欧姆，导体为2线对4芯（2x2x24AWG）多股绞合镀锡铜丝，PE绝缘护套；为适用于复杂的工业噪声环境，特采用铝箔/聚酯复合带100%屏蔽率+镀锡铜编制网90%屏蔽率共双重屏蔽，并附有独立TC接地导体，工业灰色PVC外护套，符合UL AWM 2919文件规范。

9842型通讯电缆，是严格按RS-485通讯协议规范设计生产的标准产品， 不仅是罗克韦尔（AB）自动化DH-485控制网络指定型号，亦是标准的2线对CAN总线电缆

RS485通信电缆|RS-485通信电缆

标准的2线对RS-485通讯电缆。

产品规格：特性阻抗120欧姆，导体为2线对4芯（2x2x24AWG）多股绞合镀锡铜丝，PE绝缘护套；为适用于复杂的工业噪声环境，特采用铝箔/聚酯复合带100%屏蔽率+镀锡铜编制网90%屏蔽率共双重屏蔽，并附有独立TC接地导体，工业灰色PVC外护套，符合UL AWM 2919文件规范。

9842型通讯电缆，是严格按RS-485通讯协议规范设计生产的标准产品， 不仅是罗克韦尔（AB）自动化DH-485控制网络指定型号，亦是标准的2线对CAN总线电缆。

产品名称:RS485通讯电缆

产品说明:

产品详细说明

RS485电缆

标准的1线对RS-485通讯电缆，特性阻抗为120欧姆，导体为2*24AWG多股绞合镀锡铜丝，PE绝缘介质，由铝箔/聚酯复合带100%覆盖+镀锡铜丝90%覆盖共二重屏蔽，附有独立接地导线，工业灰色PVC外护套，符合UL 2919文件，。

产品性能出众，可应用于复杂的工业自动化控制网络通讯及楼宇自控网络通讯。

标准的2线对RS-485通讯电缆。

产品规格：特性阻抗120欧姆，导体为2线对4芯(2x2x24AWG)多股绞合镀锡铜丝，PE绝缘护套；为适用于复杂的工业噪声环境，特采用铝箔/聚酯复合带100%屏蔽率+镀锡铜编制网90%屏蔽率共双重屏蔽，并附有独立TC接地导体，工业灰色PVC外护套，符合UL AWM 2919文件规范。

9842型通讯电缆，是严格按RS-485通讯协议规范设计生产的标准产品， 不仅是罗克韦尔(AB)自动化DH-485控制网络指定型号，亦是标准的2线对CAN总线电缆。

RS-485通讯电缆适用于江森自控、西门子楼宇、霍尼韦尔、TAC等著名楼控系统通讯线。

产品描述：标准的1对RS-485通讯电缆，特性阻抗为120欧姆，导体为2*24AWG多股绞合镀锡铜丝，PE绝缘介质，由铝箔/聚酯复合带100%覆盖+镀锡铜丝90%覆盖共二重屏蔽，附有独立接地导线，符合UL 2919文件。

普通双绞屏蔽型电缆 STP-120Ω（for RS485 & CAN） one pair 20 AWG ，电缆外径7.7mm左右。适用于室内、管道及一般工业环境。使用时，屏蔽层一端接地！

普通双绞屏蔽型电缆 STP-120Ω（for RS485 & CAN） one pair 18 AWG ，电缆外径8.2mm左右。适用于室内、管道及一般工业环境。使用时，屏蔽层一端接地！

铠装双绞屏蔽型电缆 ASTP-120Ω（for RS485 & CAN） one pair 18 AWG ，电缆外径12.3mm左右。可用于干扰严重、鼠害频繁以及有防雷、防爆要求的场所。使用时，建议铠装层两端接地，最内层屏蔽一端接地！

性阻抗为100Ω的双绞屏蔽电缆 STP-100Ω(for FF & PROFIBUS-PA) one pair 18 AWG 则应用于FF、PROFIBUS-PA 总线，常用18AWG导体。

RS-485通讯电缆

RS-485通讯电缆在一般场合采用双绞线就可以，但在要求比较高的环境下可以采用带屏蔽层的双绞电缆。在使用RS485通讯时，对于特定的传输线路，主机（召测设备）到仪表的485口间的电缆长度与数据信号传输的波特率成反比；这个长度主要受信号的失真以及噪声的影响所影响。理论上RS485的传输距离能达到1200米，但实际应用中传输距离要小于1200米，具体长度受周围的环境影响。

RS-485屏蔽电缆
