RS485屏蔽双绞线-2*1.0

一、产品特性：

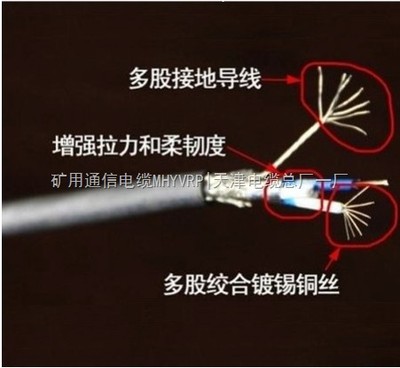

　芯线双绞，镀锡铜丝加铝箔双屏蔽，外加一根导流线。

　新型特种复合绝缘和外护套材料，镀锡屏蔽，抗干扰能力强，屏蔽系数小，传输距离长，

　产品附有独立TC接地导体、符合UL AWM 2919文件规范

　全面遵照美国百通信号电缆标准。

　特性阻抗：120Ω

二、应用范围：

　本公司的RS485柔性电缆适用于电缆频繁弯曲和卷绕的场所，如传送系统和卷绕系统中（拖链、传输带、卷筒、吊车、吊篮等），电缆有抗紫外线、耐油，可以用于干燥或潮湿的地方及室外使用。

三、产品型号：

　2芯、4芯、6芯

　16AWG(1.5平方）　　17AWG（1.0平方）

　19AWG（0.75平方）　20AWG(0.5平方）

　21AWG（0.4平方）　　22AWG(0.3平方)

四、电缆结构：

　导体：采用镀锡铜丝精束,符合VDE0295class 5类标准；

　绝缘：德国进口PE绝缘材料；

　屏蔽1：镀锡铜丝精密编织；

　屏蔽2：采用铝塑复合带绕包屏蔽；

　护套：采用德国进口特种PVC复合料；

　附加件：镀锡铜丝精束导流线

四、技术指标：

　导体阻抗：20 MΩ·km

　额定电压：U0/U   300/500V

　试验电压:AC 2.5 kV

　额定电流 (A) 参见IEC 60354-5-52-12

　移动安装：8x电缆外径

　温度范围：-15℃至+70℃

　燃烧测试：阻燃自熄．符和DIN VDE 0482第265-2-1款，对应EN50265-2-1

五、产品型号

　TL-RS485 RS485通讯电缆

自承式RS-485通讯电缆主要是根据客户现场施工特别订制的485通讯电缆，主要用于农村电网改造，集中抄表项目抄表用线，满足架空设置电缆。

— 技术参数

执行标准:GB/T16657.2-2008 GB/T19666-2005

特性阻抗：120±15Ω

最小弯曲半径：≥电缆外径15 倍

工作温度：-40℃至70℃

— 产品应用

本产品适用于交流额定电压300V 及以下照明、电动工具等所必须的电源，还能同时传输各种控制信号, 直流电压1000V 及以下传输音频信号，以及固定敷设的铁路信号和某些自动装置用传输控制线路。目前大量使用于智能电表集中抄表信号传输。

— 使用特性

1. 标称特性阻抗： 120Ω

2.1kHz 时的标称电容 ( 导体- 导体)： 42nF/km

3.1kHz 时的标称电容 ( 导体- 导体& 屏蔽) ： 75.5nF/km

4.20℃时导体的直流电阻： ≤ 90.9Ω/km

5. 标称传播速度： 66%

6. 标称延迟时间： 5.25ns/m

7.1MHz 时的标称衰减： 19.7dB/km

8. 最大工作电压： 300V

9. 推荐最大工作电流： 2.1A (@25℃ )

1、应用：Application:

通讯音频、广播音响系统、仪表、电子设备及自动化设置、需防干扰线路屏蔽电线电缆。

供电系统电表远控抄表数据传输线，供水系统水表远程数据传输信号线等

Applicable to communication audio frequency, broadcast sound system, meter, electric equipment and automatic equipment and anti-interference needed circuit shielded wire and cable.

2、产品说明：Product Description:

◆内导体使用多支退火裸铜绞合

◆聚氯乙烯绝缘

◆多芯芯线绞合成缆

◆外包铝箔屏蔽

◆铜线编织屏蔽

◆聚氯乙烯护套

◆额定电压Uo/U为300/300V

◆长期允许工作温度应不超过70℃ ◆Multiple strands annealed bare copper lines twisted as internal conductor

◆PVC insulated

◆Core line with cores twisted into cable

◆Aluminum shielded outside

◆Copper line braid shielded

◆PVC jacket

◆Rated voltage Uo/U is 300/300V

◆Keeping working temperature under 70℃ for long-range operation
