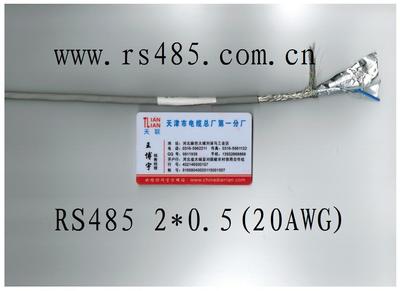

RS485双绞通讯电缆
自承式RS-485通讯电缆主要是根据客户现场施工特别订制的485通讯电缆，主要用于农村电网改造，集中抄表项目抄表用线，满足架空设置电缆。
— 技术参数
执行标准:GB/T16657.2-2008 GB/T19666-2005
特性阻抗：120±15Ω
最小弯曲半径：≥电缆外径15 倍
工作温度：-40℃至70℃
— 产品应用
本产品适用于交流额定电压300V 及以下照明、电动工具等所必须的电源，还能同时传输各种控制信号, 直流电压1000V 及以下传输音频信号，以及固定敷设的铁路信号和某些自动装置用传输控制线路。目前大量使用于智能电表集中抄表信号传输。
— 使用特性
1. 标称特性阻抗： 120Ω
2.1kHz 时的标称电容 ( 导体- 导体)： 42nF/km
3.1kHz 时的标称电容 ( 导体- 导体& 屏蔽) ： 75.5nF/km
4.20℃时导体的直流电阻： ≤ 90.9Ω/km
5. 标称传播速度： 66%
6. 标称延迟时间： 5.25ns/m
7.1MHz 时的标称衰减： 19.7dB/km
8. 最大工作电压： 300V
9. 推荐最大工作电流： 2.1A (@25℃ )
1、应用：Application:
通讯音频、广播音响系统、仪表、电子设备及自动化设置、需防干扰线路屏蔽电线电缆。
供电系统电表远控抄表数据传输线，供水系统水表远程数据传输信号线等
Applicable to communication audio frequency, broadcast sound system, meter, electric equipment and automatic equipment and anti-interference needed circuit shielded wire and cable.
2、产品说明：Product Description:
◆内导体使用多支退火裸铜绞合
◆聚氯乙烯绝缘
◆多芯芯线绞合成缆
◆外包铝箔屏蔽
◆铜线编织屏蔽
◆聚氯乙烯护套
◆额定电压Uo/U为300/300V
◆长期允许工作温度应不超过70℃ ◆Multiple strands annealed bare copper lines twisted as internal conductor
◆PVC insulated
◆Core line with cores twisted into cable
◆Aluminum shielded outside
◆Copper line braid shielded
◆PVC jacket
◆Rated voltage Uo/U is 300/300V
◆Keeping working temperature under 70℃ for long-range operation
基于RS485接口的DGL通信协议（修改）
1. 前言
在常见的数字式磁致伸缩液位计中，多采用RS485通信方式。但RS485标准仅对物理层接口进行了明确定义，并没有制定通信协议标准。因此，在RS485的基础上，派生出很多不同的协议，不同公司均可根据自身需要设计符合实际情况的通信协议。并且，RS485允许单总线多机通信，如果通信协议设计不好，就会造成相互干扰和总线闭锁等现象。如果在一条总线上挂接不同类型的产品，由于协议不一样，很容易造成误触发，造成总线阻塞，使得不同产品对总线的兼容性很差。
随着RS485的发展，Modicon公司提出的MODBUS协议逐步得到广泛认可，已在工业领域得到广泛应用。而MODBUS的协议规范比较烦琐，并且每字节数据仅用低4位（范围：0~15），在信息量相同时，对总线占用时间较长。
DGL协议是根据以上问题提出的一种通信协议。在制定该协议时已充分考虑以下几点要求：
a. 兼容于MODBUS 。也就是说，符合该协议的从机均可挂接到同一总线上。
b. 要适应大数据量的通信。如：满足产品在线程序更新的需要(未来功能)。
c. 数据传输需稳定可靠。对不确定因素应加入必要的冗错措施。
d. 降低总线的占用率，保证数据传输的通畅。
2. 协议描述
为了兼容其它协议，现做以下定义：
通信数据均用1字节的16进制数表示。从机的地址范围为：0x80～0xFD，即：MSB=1；命令和数据的数值范围均应控制在0~0x7F之间。即：MSB=0，以区别地址和其它数据。
液位计的编码地址为：0x82~0x9F。其初始地址(出厂默认值)为：0x81。
罐旁表的编织地址为：0xA2~0xBF。其初始地址(出厂默认值)为：0xA1。
其它地址用于连接其它类型的设备，也可用于液位计、罐区表地址不够时的扩充。
液位计的命令范围为：0x01~0x2F，共47条，将分别用于参数设定、实时测量、诊断测试、在线编程等。
通信的基本参数为：4800波特率，1个起始位，1个结束位。字节校验为奇校验。
本协议的数据包是参照MODBUS RTU 通信格式编写，并对其进行了部分修改，以提高数据传输的速度。另外，还部分参照了HART协议。其具体格式如下：
ADDRESS
COMMAND
Byte Count
DATA
Check SUM
地址
命令
字节数
数据
校验和
1 Byte
1 Byte
=n, 1 Byte
n Byte
1 Byte
80~9F
01~2F
00~10
0~7F
0~7F
表中，数据的最大字节数为16个。也就是说，整个数据包最长为20个字节。
“校验和”是其前面所有数据异或得到的数值，然后将该数值MSB位清零，使其满足0~7F的要求。在验证接收数据包的“校验和”是否正确时，可将所有接收数据(包括“校验和”)进行异或操作，得到的数据应＝0x80。这是因为，只有“地址”的MSB=1，所以异或结果的MSB也必然等于1。
本协议不支持MODBUS中所规定的广播模式。
3. 时序安排
在上电后，液位计将先延迟10秒，等待电源稳定。然后，用5秒的时间进行自检和测试数据。接着产品进入待机状态并打开RS485通信接口，等待主机的请求。因此，主机应在液位计上电20秒后，再将液位计置为工作状态，进行测量操作。
液位控制器（HMT-900或H-1000）主要用于液位计的供电和防爆安全隔离。主机可通过RTS信号控制（HMT-900或H-1000）供给液位计的电源。当RTS有效时，电源将被打开。因此，液位计的电源是可以通过主机软件控制的。
在现场应用中，主机软件的工作时序一般应遵循以下几个步骤。
1) 在开主机前，并认真检查各相关设备的电源和电缆连接情况。
2) 在启动主机软件时，打开相应串行端口。使能RTS信号，给液位计上电。
3) 软件初始化操作，延迟20秒。
4) 读液位计的相应参数，然后将液位计置为工作状态。
5) 此时，主机可进入正常的轮训、记录、显示、报警等工作
RS485双绞通讯电缆
